วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« เมื่อ: วันที่ 21 ตุลาคม 2009, 11:25:05 น. »
Driver Intel
http://downloadcenter.intel.com/default.aspx

Driver Nvidia
http://www.geforce.com/drivers

Driver ATI
http://support.amd.com/us/Pages/AMDSupportHub.aspx

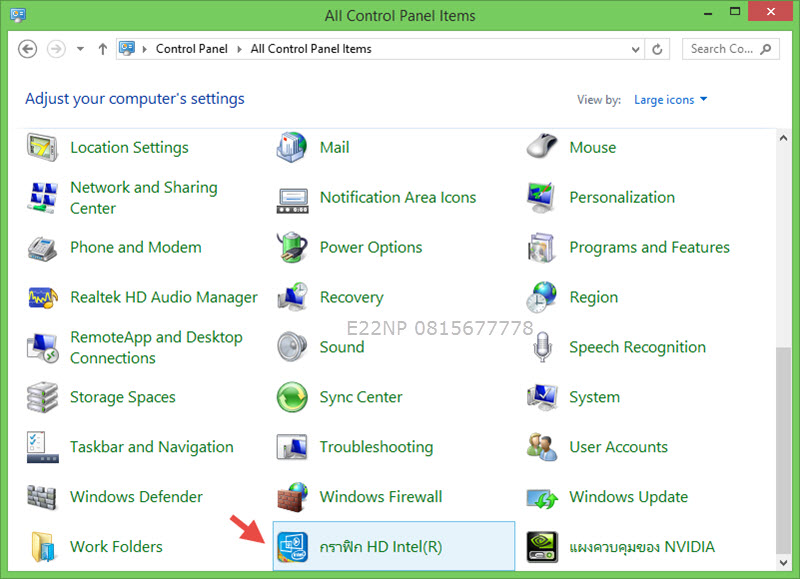

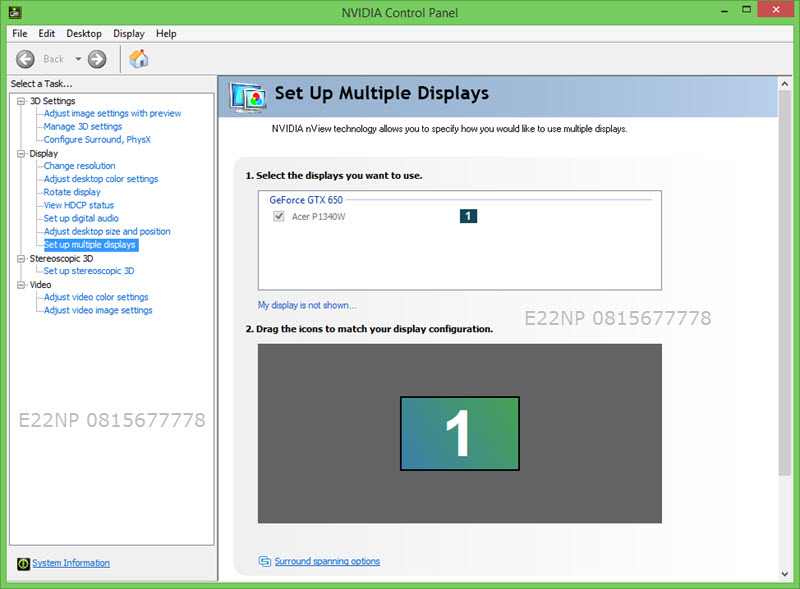

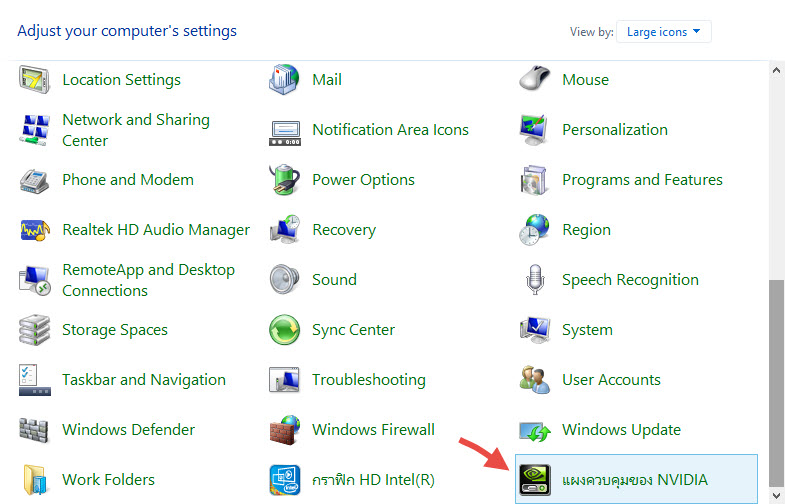

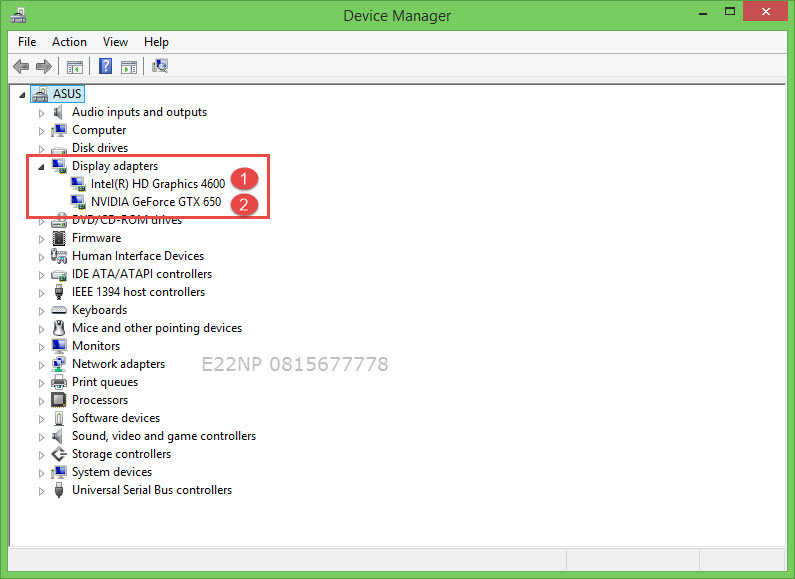

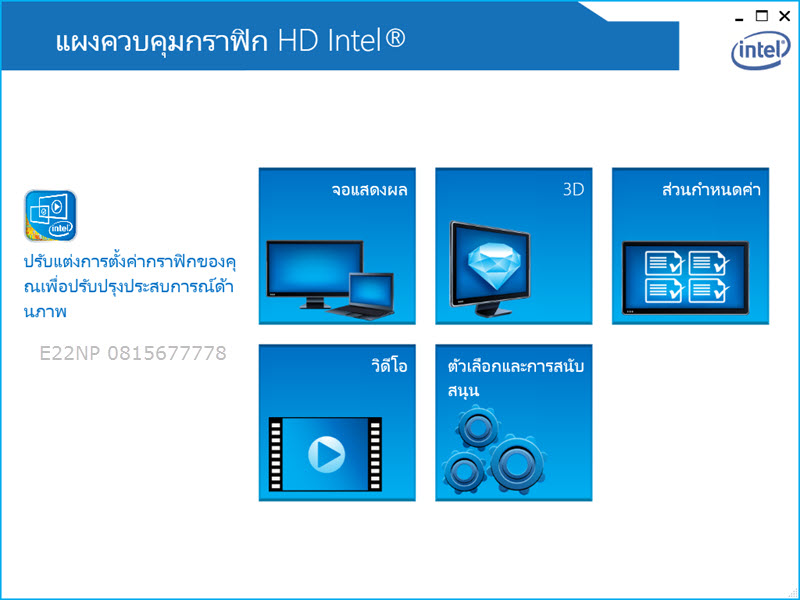

เบื้องต้นมาดูตัวอย่างเครื่องผม มี intel แบบ onboard และ Nvidia แยกออกมา

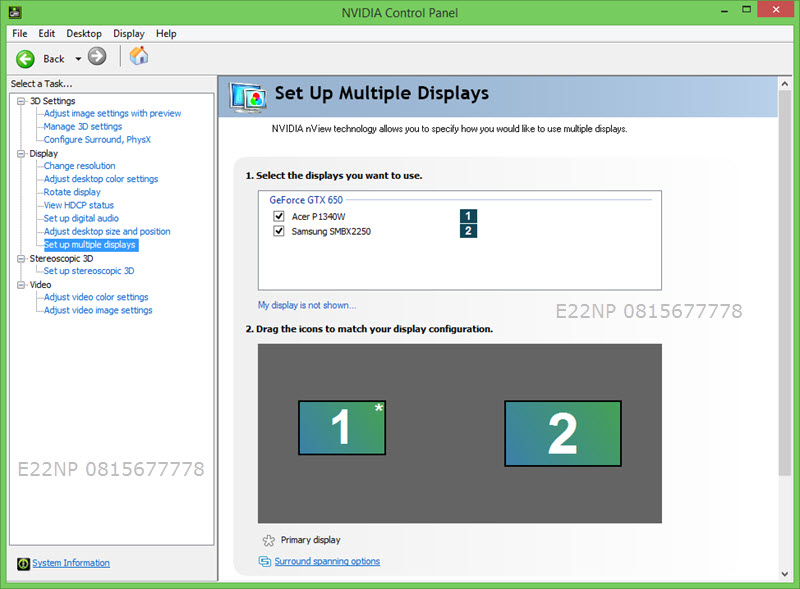

ผมต่อ Projector ออกที่ Intel และต่อจอ LED ออกที่ Nvidia แยกเลยครับ
สองจอแบบ 1 การ์ดต่อ 1 จอ












« แก้ไขครั้งสุดท้าย: วันที่ 17 มกราคม 2019, 08:02:16 น. โดย E22NP »

ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #1 เมื่อ: วันที่ 21 ตุลาคม 2009, 11:29:10 น. »

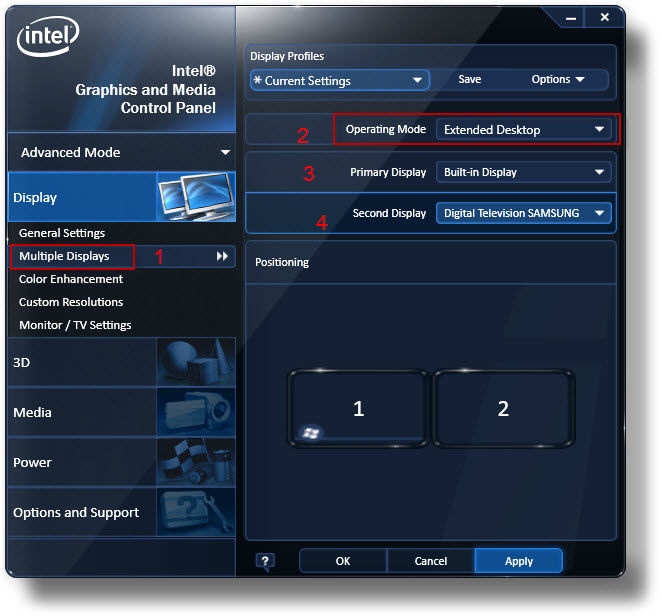

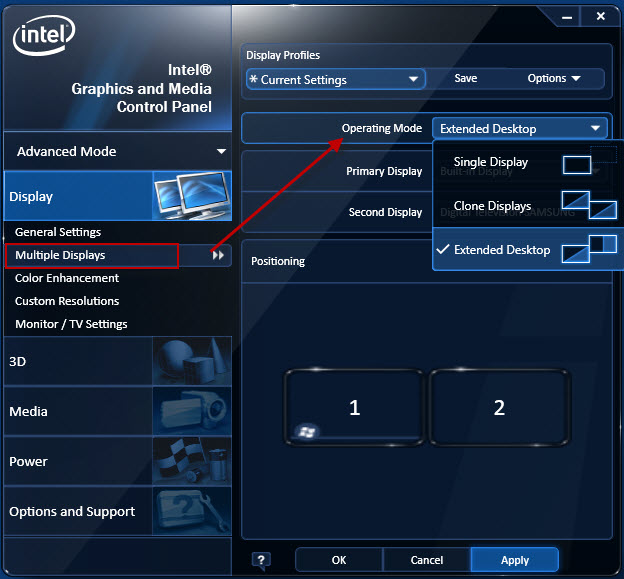

ลองต่อ 2 จอต่อ 1 การ์ดบ้าง ในรูปผมเลือกแบบ advance เลือกตรง Display -> Setup multiple display

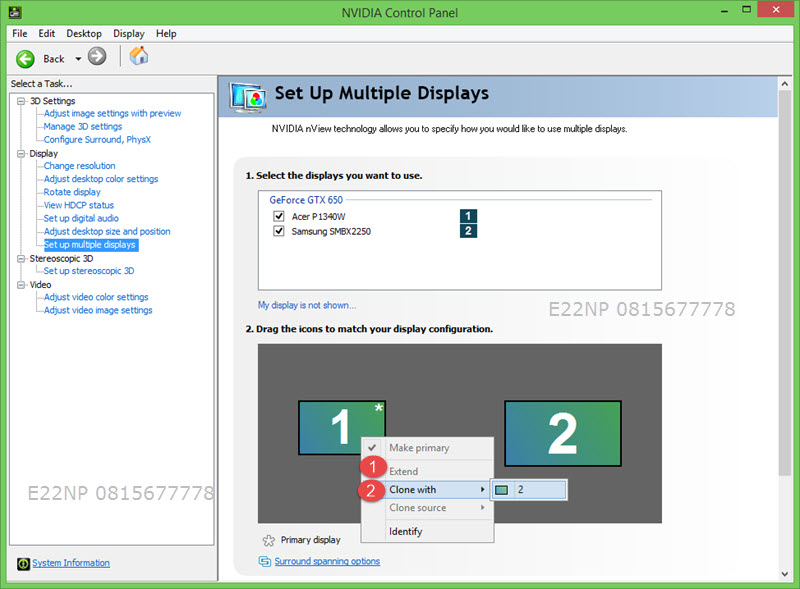

ดังภาพจะเป็นการที่ทำให้ 2 หน้าจอแสดงผลเหมือนกัน รูปวงกลมแดง 2
ในภาพจะเป็นการให้จอที่ 1 เหมือนจอที่ 2

ถ้าต้องการแยกการแสดงผลให้ 2 จอไม่เหมือนกันให้คลิ๊ก วงกลมแดง 1


« แก้ไขครั้งสุดท้าย: วันที่ 23 กุมภาพันธ์ 2016, 09:14:18 น. โดย E22NP »

ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #2 เมื่อ: วันที่ 21 ตุลาคม 2009, 11:32:56 น. »

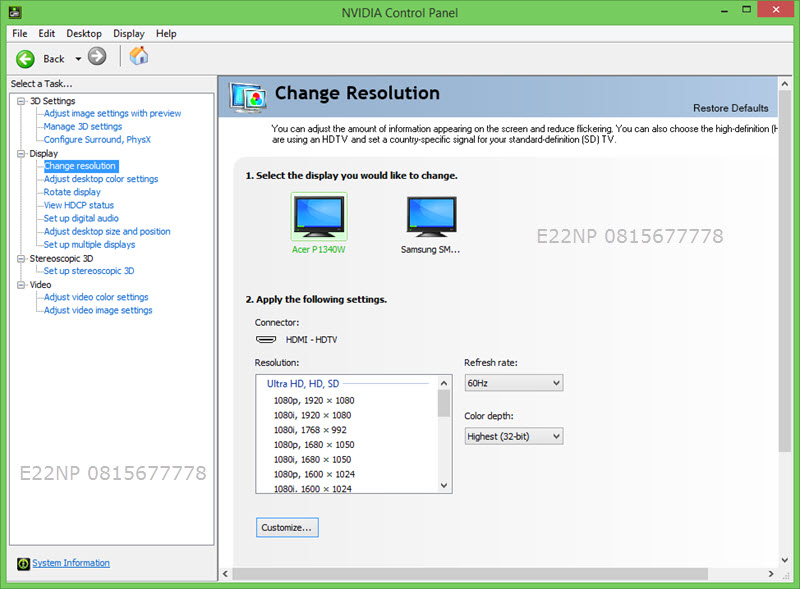

อีกเรื่องที่ต้องระวังคือความถี่และขนาดแสดงผลของทั้ง 2 จอ



สำหรับคนที่ใช้ notebook การ์ดแสดงผลรุ่นใหม่ที่มี intel + nvidia เมื่อเสียบจอสองควรจะขึ้นแบบนี้



เลือกแสดงผลคู่ เมื่อต้องการไม่ให้หน้าจอทั้งสองเหมือนกัน
« แก้ไขครั้งสุดท้าย: วันที่ 23 กุมภาพันธ์ 2016, 09:15:02 น. โดย E22NP »

ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #3 เมื่อ: วันที่ 21 ตุลาคม 2009, 11:46:49 น. »


จากนั้นเลือกระบบ 2 จอใน Xtreme




« แก้ไขครั้งสุดท้าย: วันที่ 6 เมษายน 2015, 10:49:19 น. โดย E22NP »

ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #4 เมื่อ: วันที่ 25 เมษายน 2010, 20:33:58 น. »
มาดูค่าย ATI กันบ้าง ตัวอย่างใช้ ATI Redion HD 5600 หน่วยความจำ DDR5 1 Gig
มี output เป็น 15 pin,dvi และ hdmi

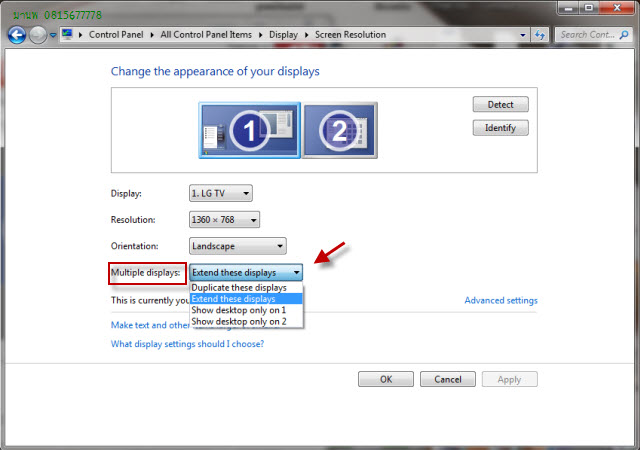

ขั้นแรกผมเข้าไปที่ display setting เพื่อเลือกแบบ xtend (สองจอแสดงผลไม่เหมือนกัน)



จากนั้นเรียก catalyte control center ขึ้นมาทำงาน



ถ้ายังไม่มี software ตัวนี้ไป download ได้ที่ http://www.amd.com/us/Pages/AMDHomePage.aspx

ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #5 เมื่อ: วันที่ 25 เมษายน 2010, 20:36:24 น. »

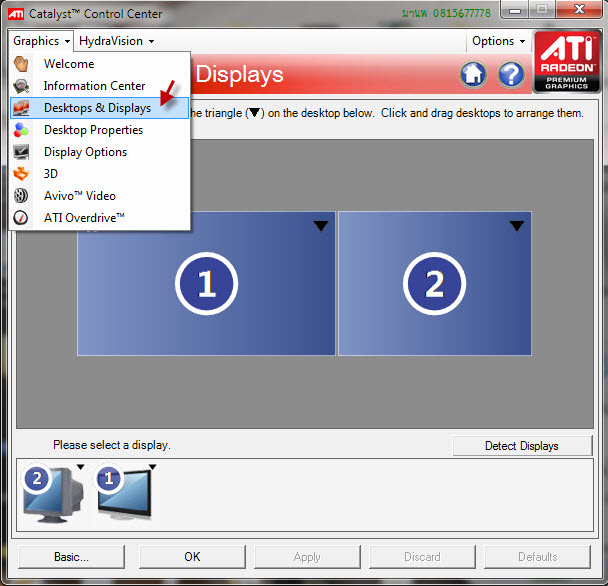

ตรง graphices เลือก Desktops & Displays

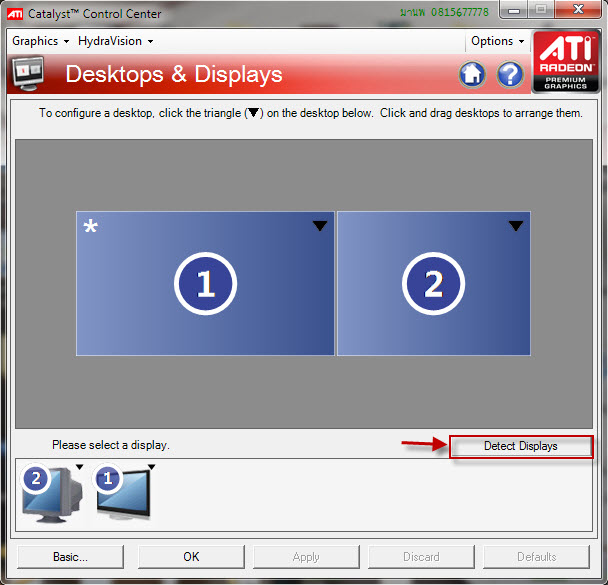

ถ้าไม่ปรากฏภาพ 2 จอลองกดปุ่ม detect displays ดู




ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #6 เมื่อ: วันที่ 25 เมษายน 2010, 20:37:52 น. »

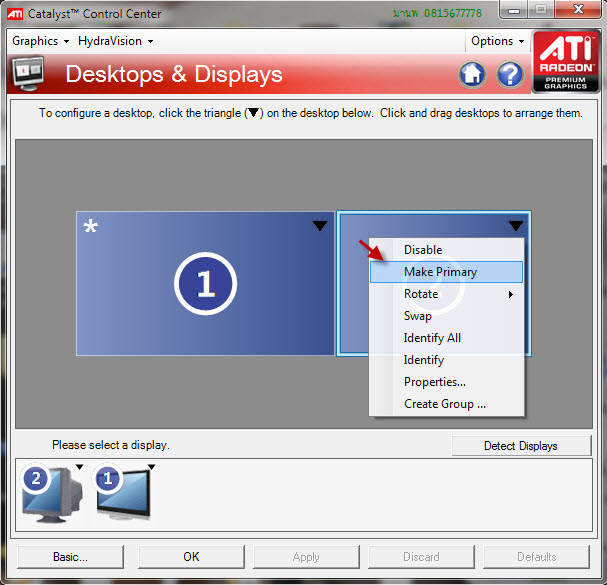

ถ้าต้องการให้จอที่ 2 เป็นจอหลักแทนให้คลิ๊กขวาเลือกดังภาพ



ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #7 เมื่อ: วันที่ 25 เมษายน 2010, 20:41:29 น. »

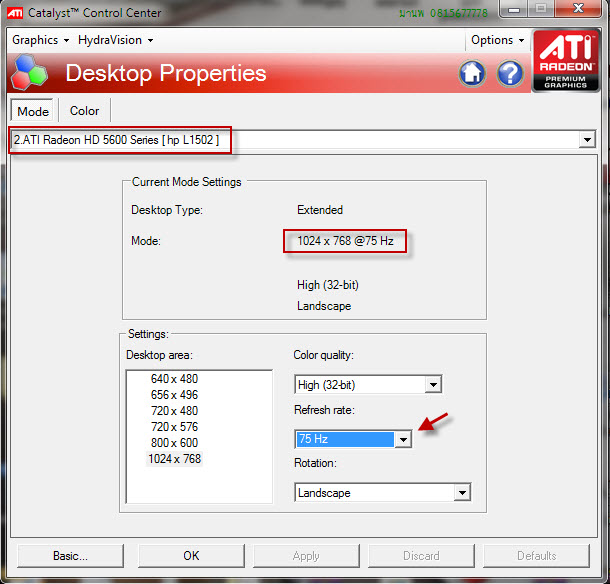

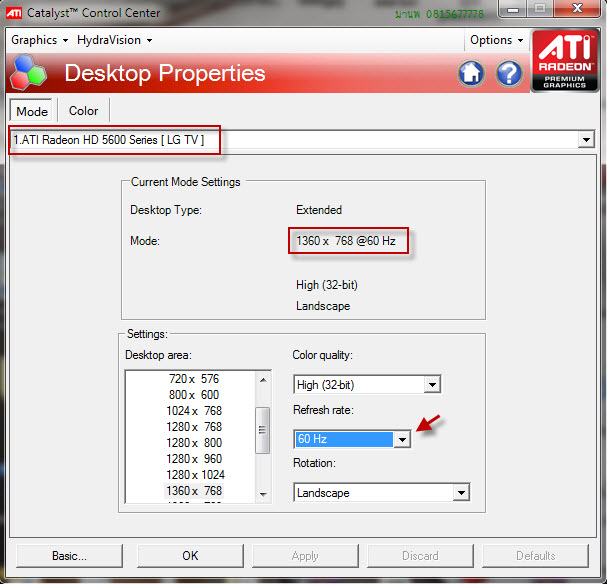

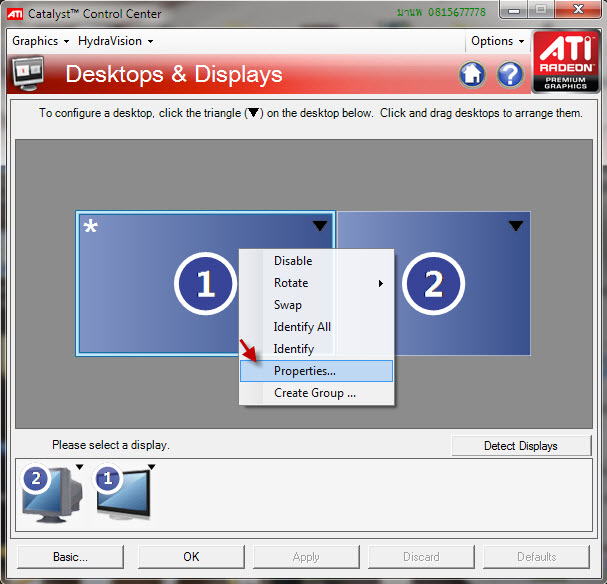

การจะแสดงผลให้ถูกต้องจำเป็นที่จะต้องตั้งค่าต่างๆ ให้ถูกต้อง
บ้างครั้งจอเรารุ่นเก่า ตั้งค่าความละเอียดสูงไปจอจะมืดมองไม่เห็นภาพ
หรือตั้งความถี่ไม่สัมพันธ์กับ hardware ที่เรามีอยู่ อาจมีผลถึงจอไหม้เจ๊งได้นะครับ










ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #8 เมื่อ: วันที่ 25 เมษายน 2010, 20:43:34 น. »

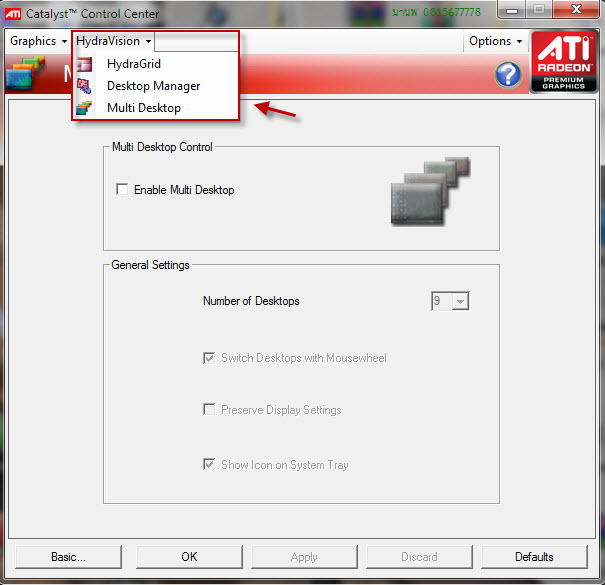

ATI นี่มี utilities มาให้น่าสนใจมากเลยครับ



ขั้นต่อไปก็ไปตั้งใน xtreme เหมือนกับกรณีของ nvidia
หวังว่าคงเป็นประโยชน์กับเพื่อนๆ นะครับ เพราะของเดิมๆ ภาพหายไปบ้าง

มาดูแบบ desktop กันบ้าง จากภาพ มี output 3 ports
1. S-Video
2. Digital Visual Interface (DVI)
3. Video Graphics Array (VGA) (DE-15)
« แก้ไขครั้งสุดท้าย: วันที่ 26 พฤษภาคม 2010, 09:00:27 น. โดย มานพ »

ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #9 เมื่อ: วันที่ 26 พฤษภาคม 2010, 09:04:23 น. »

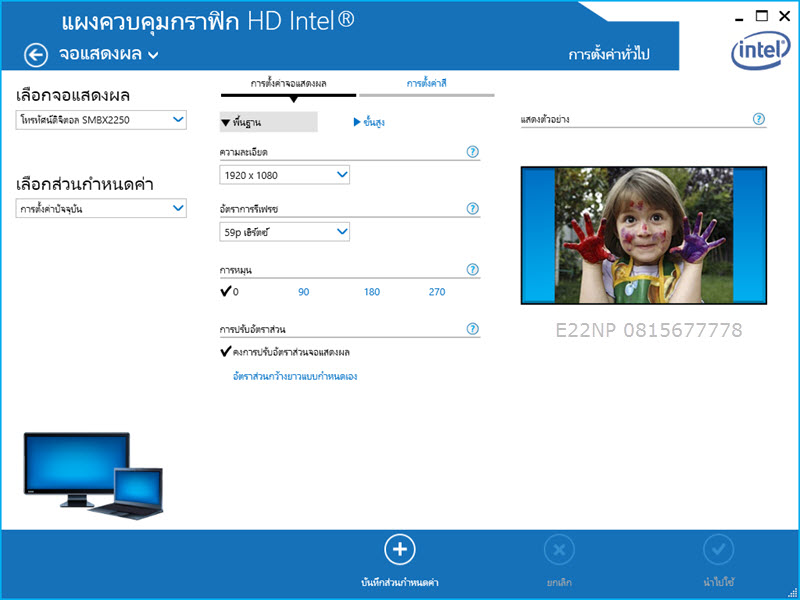

สำหรับ INTEL ผมลองตั้งให้ 2 จอแสดงผลไม่เหมือนกัน





แบบง่ายๆ เลย 2 จอโดยใช้ Y-Cable โดยการต่อจาก port ที่ 3
แบบนี้เราไม่ต้องตั้งค่าอะไรใน windows
« แก้ไขครั้งสุดท้าย: วันที่ 8 สิงหาคม 2017, 19:48:36 น. โดย E22NP »

ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #10 เมื่อ: วันที่ 26 พฤษภาคม 2010, 09:10:02 น. »
หรือแบบ 2 จอ ไม่เหมือนกัน ตั้งค่าใน windows แบบ xtend monitor หรือ dual view
เราอาจเลือกใช้ port คู่ใดคู่หนึ่งแล้วแต่อุปกรณ์แสดงผล เช่น 1 กับ 2 หรือ 1 กับ 3 หรือ 2 กับ 3
ทั้งนี้ทั้งนั้นต้องคำนึงถึงความถี่และความละเอียดดังที่เคยกล่าวมาด้วย


หรือแบบ 3 จอโดยใช้ Y-Cable port ที่ 3 (แสดงผลเหมือนกัน) จอ 1 ไปให้นักร้องร้องเพลง
อีกจอให้เราดูเนื้อเพลง และอีกจอต่อ port ที่ 2 เอาไว้ให้เราปรับแต่งโปรแกรม+คีย์เพลง
« แก้ไขครั้งสุดท้าย: วันที่ 26 พฤษภาคม 2010, 09:11:18 น. โดย มานพ »

ออฟไลน์ แชร์มิวสิค

  • ลงทะเบียน HL
  • ระดับ 4
  • *
  • กระทู้: 309
  • 5D2E6587 ครูภูม
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #11 เมื่อ: วันที่ 25 ตุลาคม 2010, 07:24:20 น. »
 :thank1:

ออฟไลน์ hs4bhz

  • ลงทะเบียน HL
  • ระดับ 3
  • *
  • กระทู้: 226
  • 5DDA04AF (ชา ว๊อคแมน)
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #12 เมื่อ: วันที่ 25 ตุลาคม 2010, 08:33:18 น. »
 :thank1:

ออฟไลน์ ปานชนกมิวสิค

  • ลงทะเบียน HL
  • ขี้โม้ระดับสุดยอด
  • *
  • กระทู้: 2084
  • 5DDAED5D นายเอ 7FE5C6CC พีวี(หลานย่าเหล)
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #13 เมื่อ: วันที่ 2 พฤศจิกายน 2010, 10:24:20 น. »
สามารถแยกส่วน ของการปรับแต่ง ตั้งค่าพวก mixer > q > midi mapper > option
ฟังก์ชัน ต่างๆ ซึ่งเสมมุติเราเลือกไว้ เป็นส่วนการ แสดงผลจอที่หนึ่ง ออกจากส่วนการ
แสดงผลจอที่สอง ซึ่งแสดง เฉพาะ เนื้อร้องสำหรับ คนร้อง หรือ นักร้อง ได้ไหมครับ
(PC) ครับผม   รบกวนช่วยอธิบาย ถ้ามีภาพประกอบจะยิ่งดี ครับ.....ต้องขอโทษ ครับ
ถ้ามีการอธิบายไว้ในคู่มือแล้ว กำลังศึกษาคู่มืออยู่ ครับ download เสร็จหมาดๆ...น้องใหม่
ขอฝากตัว ด้วยครับ...


ทำได้โดยการปรับ windows ให้ใช้ 2 จอแบบ xtend จากนั้นเลือก
เมนู 2 จอภาพใน xtreme มีปัญหาสอบถามนายเอสุพรรณฯ ครับ


« แก้ไขครั้งสุดท้าย: วันที่ 2 พฤศจิกายน 2010, 10:43:30 น. โดย ปานชนกมิวสิค »

ออฟไลน์ ปานชนกมิวสิค

  • ลงทะเบียน HL
  • ขี้โม้ระดับสุดยอด
  • *
  • กระทู้: 2084
  • 5DDAED5D นายเอ 7FE5C6CC พีวี(หลานย่าเหล)
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #14 เมื่อ: วันที่ 2 พฤศจิกายน 2010, 10:46:03 น. »
สามารถแยกส่วน ของการปรับแต่ง ตั้งค่าพวก mixer > q > midi mapper > option
ฟังก์ชัน ต่างๆ ซึ่งเสมมุติเราเลือกไว้ เป็นส่วนการ แสดงผลจอที่หนึ่ง ออกจากส่วนการ
แสดงผลจอที่สอง ซึ่งแสดง เฉพาะ เนื้อร้องสำหรับ คนร้อง หรือ นักร้อง ได้ไหมครับ
(PC) ครับผม   รบกวนช่วยอธิบาย ถ้ามีภาพประกอบจะยิ่งดี ครับ.....ต้องขอโทษ ครับ
ถ้ามีการอธิบายไว้ในคู่มือแล้ว กำลังศึกษาคู่มืออยู่ ครับ download เสร็จหมาดๆ...น้องใหม่
ขอฝากตัว ด้วยครับ...


ทำได้โดยการปรับ windows ให้ใช้ 2 จอแบบ xtend จากนั้นเลือก
เมนู 2 จอภาพใน xtreme มีปัญหาสอบถามนายเอสุพรรณฯ ครับ


ขอบคุณ ครับ เดี๋ยวจะลองทำตามที่พี่ มานพ แนะนำมา
ได้ผลยังงัย เดี๋ยวมารายงาน ครับ

ออฟไลน์ นายเอ

  • คณะก่อการ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 4504
  • 748A44D7(X-WIN)
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #15 เมื่อ: วันที่ 2 พฤศจิกายน 2010, 10:49:30 น. »
ขอบคุณ ครับ เดี๋ยวจะลองทำตามที่พี่ มานพ แนะนำมา
ได้ผลยังงัย เดี๋ยวมารายงาน ครับ
มีอะไร ส่งข้อความส่วนตัวมาได้เน้อ...  ไม่ค่อยได้ดูทุกกระทู้.. :beer:

osc_audio

  • บุคคลทั่วไป
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #16 เมื่อ: วันที่ 25 ตุลาคม 2011, 10:07:53 น. »
รบกวนสอบถามเพิ่มเติมครับ การแจกจอ 2 จอ
จอที่ 1 สำหรับนักร้อง มีเฉพาะเนื้อร้อง
จอที่ 2 มีเนื้อร้องและมิกส์
ในกรณีที่ใช้สายVGAมาต่อใช้ได้ปกติหลังจากเลือกตามพี่ข้างบนบอกมาแล้ว
แต่ถ้าเราเอาสาย Y มาต่อเข้ากับโน๊ตบุ๊คก่อนแล้วเอาสาย มอนิเตอร์มาต่ออีกทีปรากฎว่า "ไม่สามารถใช้งานได้ครับ จอที่สองตัดการทำงานเลย ไม่ทราบว่าน่าจะเกิดกับสาย Y ใช่รึเปล่าครับ"
 :thank1:

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16320
  • x-men : 7485488C , 7C842C7A, 12347732
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #17 เมื่อ: วันที่ 25 ตุลาคม 2011, 10:17:37 น. »
รบกวนสอบถามเพิ่มเติมครับ การแจกจอ 2 จอ
จอที่ 1 สำหรับนักร้อง มีเฉพาะเนื้อร้อง
จอที่ 2 มีเนื้อร้องและมิกส์
ในกรณีที่ใช้สายVGAมาต่อใช้ได้ปกติหลังจากเลือกตามพี่ข้างบนบอกมาแล้ว
แต่ถ้าเราเอาสาย Y มาต่อเข้ากับโน๊ตบุ๊คก่อนแล้วเอาสาย มอนิเตอร์มาต่ออีกทีปรากฎว่า "ไม่สามารถใช้งานได้ครับ จอที่สองตัดการทำงานเลย ไม่ทราบว่าน่าจะเกิดกับสาย Y ใช่รึเปล่าครับ"
 :thank1:

น่าจะต้องตั้งค่าจอใหม่อีกครั้งครับ หรือไม่ก็สัญญาณอาจะ drop ไป อาจต้องต่อผ่านตัวขยายสัญญาณ VGA พวกเข้า 1 ออก 2 หรือ 1 ออก 4

ออฟไลน์ Chat music

  • ลงทะเบียน HL
  • ระดับ 4
  • *
  • กระทู้: 307
  • 7D2CEA0A เหมือนฝัน
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #18 เมื่อ: วันที่ 7 พฤศจิกายน 2011, 20:46:44 น. »
thank you

ออฟไลน์ sathian789

  • ลงทะเบียน HL
  • ระดับ 4
  • *
  • กระทู้: 331
  • 9664E462,7666DACBครูภูมิ(Smile club Music-karaoke)
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #19 เมื่อ: วันที่ 8 พฤศจิกายน 2011, 02:19:03 น. »
 :thank1: :beer: :thank1: :th2:าสูดยวดคับ สิ่งเล็กๆแต่ยิ่งใหญ่สำหรับผู้ไม่รู้ :thank1: :beer: :thank1:ขอไห้รวยๆเฮงนะท่าน :th2:

ออฟไลน์ แป้มมิวสิค

  • ลงทะเบียน HL
  • ระดับ 3
  • *
  • กระทู้: 111
  • 6DD859CF ศิลปินหน้าวัด
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #20 เมื่อ: วันที่ 18 ธันวาคม 2011, 19:32:03 น. »
เครื่อง pc ทำอย่างไรช่วยอธิบายด้วยครับ
Extreme ออก 2 จอได้
1.ออกเนื้อร้อง
2.ออก พิมพ์ชื่อ เนื้อร้อง

ผมทำไม่ได้สักที ขอบคุณล่วงหน้าครับ

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16320
  • x-men : 7485488C , 7C842C7A, 12347732
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #21 เมื่อ: วันที่ 18 ธันวาคม 2011, 19:42:15 น. »
ตั้งค่าหน้าหน้าจอ (Display Properties) ให้เป็นเป็น Cloning Mode ครับ ทุกอย่างจะเหมือนกันทั้ง 2 จอ

ออฟไลน์ nunfather

  • ลงทะเบียน HL
  • ระดับ 5
  • *
  • กระทู้: 1040
  • HL#55E2ED73 (ครูภูม)
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #22 เมื่อ: วันที่ 21 ธันวาคม 2011, 20:09:41 น. »
 :thank1: อืมๆๆ

 >>>คู่มือการใช้งานและคำถามที่พบบ่อย ๆ (FAQ) <<<    :happy: :happy: :happy:

ออฟไลน์ MP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 123113
  • 9664E44E,11D88A55,7C1132A8
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #23 เมื่อ: วันที่ 21 ธันวาคม 2011, 21:07:59 น. »
เครื่อง pc ทำอย่างไรช่วยอธิบายด้วยครับ
Extreme ออก 2 จอได้
1.ออกเนื้อร้อง
2.ออก พิมพ์ชื่อ เนื้อร้อง

ผมทำไม่ได้สักที ขอบคุณล่วงหน้าครับ

ใน FAQ น่าจะเป็นแนวทางได้เป็นอย่างดี ถ้ายังทำไม่ได้ลองติดต่อตัวแทนจำหน่าย HardLock
ที่ท่านซื้อมาครับ

ออฟไลน์ แป้มมิวสิค

  • ลงทะเบียน HL
  • ระดับ 3
  • *
  • กระทู้: 111
  • 6DD859CF ศิลปินหน้าวัด
วิธีตั้งค่าแสดงผล 2 จอสำหรับ eXtreme Karaoke โดย E22NP
« ตอบกลับ #24 เมื่อ: วันที่ 22 ธันวาคม 2011, 06:21:18 น. »
ใน FAQ น่าจะเป็นแนวทางได้เป็นอย่างดี ถ้ายังทำไม่ได้ลองติดต่อตัวแทนจำหน่าย HardLock
ที่ท่านซื้อมาครับ
ผมขอทำความเข้าใจนิดหนึ่ง  คือ จอ ที่ 1 ที่ใช้คีย์เพลง ปรับแต่งควบคุม และจะสามารถเห็นเนื้อร้องด้วยไหมครับ แต่ถ้าไม่เห็นเนื้อร้องด้วยผมก็ทำได้แล้วครับ      (ไม่ทราบว่าของท่านอื่นที่แยกสองจอเห็นเนื้อร้องที่จอควบคุมด้วยไหม)           จอที่ 2 เนื้อร้องอย่างเดียวครับ
